반도체 정전척(Electrostatic Chuck, ESC)은 웨이퍼를 고정하고 온도를 제어하는 핵심 부품으로, 그 성능은 웨이퍼와 맞닿는 유전체(Dielectric) 재료의 물리적 특성에 의해 결정됩니다. 지난 포스팅들을 통해 우리는 ESC의 복잡한 작동 원리, 종류, 노화 메커니즘, 그리고 제조 프로세스를 기초부터 심도 있게 학습했습니다. (cite: 그림 1 참조)
이제 기술 분석의 초점을 제조 재료로 옮겨, 반도체 산업에서 가장 보편적으로 사용되는 두 가지 유전체 재료인 알루미나(Al₂O₃)와 질화알루미늄(AlN)을 완벽하게 분석합니다. 이 두 재료는 열 전도성, 체적 저항률 제어, 그리고 이에 따른 흡착 메커니즘에서 결정적인 차이를 보이며, 이는 곧 ESC의 공정 적합성을 결정합니다.

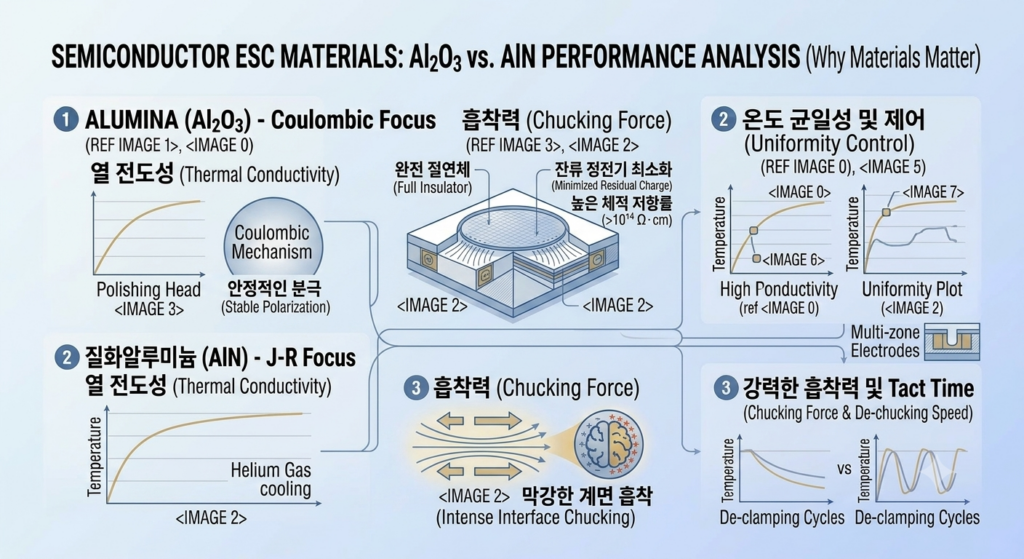

그림 1: 반도체 정전척(ESC) 핵심 유전체 재료인 알루미나(Al₂O₃)와 질화알루미늄(AlN)의 물리적 특성 및 성능 비교 통합 아키텍처. 완전 절연체인 Al₂O₃는 쿨롱 방식을 기반으로 온도 균일성과 생산성을 주도하고, 반도체적 특성을 제어한 AlN은 J-R 방식을 기반으로 강력한 흡착력과 탁월한 열 전도성을 통해 극한 공정을 구현한다. (이미지 출처: 본 블로그 제작)
1. 서론: 통합과 하이브리드, ESC 기술의 미래
지난 포스팅들을 통해 우리는 반도체 정전척(Electrostatic Chuck, ESC)의 복잡한 작동 원리와 종류, 노화 메커니즘, 그리고 세라믹, 폴리머, 용사코팅이라는 세 가지 핵심 제조 프로세스를 기초부터 체계적으로 학습했습니다. 이러한 개별 기술에 대한 이해를 바탕으로, 본고에서는 ESC 기술의 진화 방향인 ‘통합(Integration)’과 ‘하이브리드(Hybrid)’를 재료 관점에서 다룹니다.
현재 반도체 공정이 극한의 수율 향상과 Tact Time 단축을 요구함에 따라, ESC 기술은 단순히 웨이퍼를 흡착하는 부품을 넘어, 인공지능(AI) 기반의 폐루프 제어 시스템과 결합하여 미세 전류 거동을 지배하고 웨이퍼 온도 균일성을 극한으로 제어하는 스마트 솔루션으로 진화하고 있습니다. (그림 1 참조)
2. 핵심 재료 1: 알루미나(Al₂O₃) – 완전 절연체가 만드는 물리적 안정성
2.1 쿨롱 메커니즘(Coulombic Mechanism)과 높은 체적 저항률
알루미나(Al₂O₃)는 J-R 방식 유전체와 달리 complete 한 완전 절연체(Full Insulator) 특성을 가집니다. (그림 1 상단 Al2O3 – Coulombic Focus 참조) 통상 >1014Ω·cm 이상의 매우 높은 체적 저항률을 확보하여, 내부 미세 전류 흐름(Leakage Current)을 전기적으로 완전 차단합니다.
이 시스템은 전극에 고전압(수 kV)을 인가하면, 유전체 내부에 강력한 전기장이 형성되고 전극과 웨이퍼 표면 사이에 분극(Polarization) 현상이 일어납니다. (cite: 그림 1 상단 Minimized Residual Charge 참조) 이 유전 분극 현상만을 유도하여 흡착력을 형성하는 데 최적화되어 있습니다. J-R 방식보다 전하 간 거리가 유전체 두께(수백 µm)로 멀어 인가 전압 대비 흡착력이 상대적으로 약하다는 단점이 있습니다.
2.2 기술적 특징: 빠른 Tact Time과 공정 안정성
Coulombic 방식의 가장 큰 장점은 매우 낮은 누설 전류와 즉시 완료(매우 빠른) 탈착 속도(De-chucking Speed)입니다. 완전 절연체를 사용하기 때문에 전류의 흐름이 거의 없어 플라즈마 공정의 전기적 신호나 웨이퍼 소자에 미치는 영향이 최소화됩니다. 또한, De-chucking 단계에서는 분극이 즉각 소거되므로 잔류 전하 소거 시간(Tact Time)을 극한으로 단축하여 물류 처리량(Throughput)을 최대로 끌어올립니다. (cite: 그림 1 하단 minimized tactile time icon 참조)
3. 핵심 재료 2: 질화알루미늄(AlN) – 반도체적 특성이 만드는 강력한 흡착력
3.1 존슨-라벡 메커니즘(J-R Mechanism)과 체적 저항률 제어
질화알루미늄(AlN)은 Coulombic 방식 유전체와 달리 완전 절연체가 아닌, 약한 전도성을 가진 반도체적 특성(Semi-conductive)으로 제어하는 것이 핵심입니다. (그림 1 하단 AlN – J-R Focus 참조) 통상 109~1011Ω·cm 수준의 체적 저항률을 확보하여, 내부 미세 전류 흐름(Leakage Current)이 존재합니다.
이 시스템에서는 J-R 메커니즘처럼 미세 전류를 graded 레이어로 유도하여 계면에 강력한 전하를 빠르게 집중시켜 초기 강력한 흡착력을 확보합니다. (그림 1 하단 Intense Interface Chucking 참조) 전하 간 거리 d가 유전체 표면의 거칠기 수준(수 µm 이하)으로 급격히 줄어들기 때문에, 쿨롱의 법칙에 의해 동일 인가 전압에서 막강한 흡착력(Chucking Force)을 제공합니다. (cite: 그림 1 하단 흡착력 크기 참조)
3.2 기술적 특징: 탁월한 열 전도성과 신뢰성
J-R 방식의 가장 큰 장점은 막강한 흡착력과 탁월한 열 전도성입니다. 강력한 RF 파워 사용하는 식각 공정에서 웨이퍼 뒷면 He 가스를 통한 막대한 열 방출을 주도하여 전체 온도 균일성 확보하는 데 필수적입니다. 탁월한 열 전도성과 신뢰성을 바탕으로 극한 반도체 공정이 요구하는 성능과 효율을 동시에 달성합니다.
4. 결론: 스마트 ESC 구현을 위한 제조 방식별 최적의 선택
결국 알루미나(Al₂O₃)와 질화알루미늄(AlN) 정전척(ESC)의 성능 비교 및 공정 적합성 분석 공정은 유전체의 재료 성능 극한으로 끌어올리는 과정이며 차세대 스마트 ESC 기술 기반 될 것입니다.
