반도체 정전척(Electrostatic Chuck, ESC)은 단순한 웨이퍼 고정 부품을 넘어 나노미터(nm) 단위 미세 공정을 구현하는 핵심 온도 제어 솔루션입니다. 일반적으로 반도체 산업 전체를 통틀어 가장 보편적이고 핵심적인 표준은 알루미나(Al₂O₃) Coulombic 방식 ESC입니다.
EUV 노광이나 고출력 식각 공정 등 극한의 전도성이 필요한 일부 공정에서 질화알루미늄(AlN) J-R 방식이 채택되기도 하지만, 대부분의 전공정(Deposition, Etch, Implantation 등)에서는 물리적으로 안정적이고 잔류 정전기 문제가 없는 Al₂O₃ Coulombic ESC가 성패를 지배합니다.
본고에서는 산업의 표준인 Al₂O₃ Coulombic ESC의 구조를 밀봉 Sealband, 엠보스(Emboss) 전극 형상, 세라믹 재료라는 세 가지 핵심 아키텍처를 기준으로 완벽하게 분석합니다.

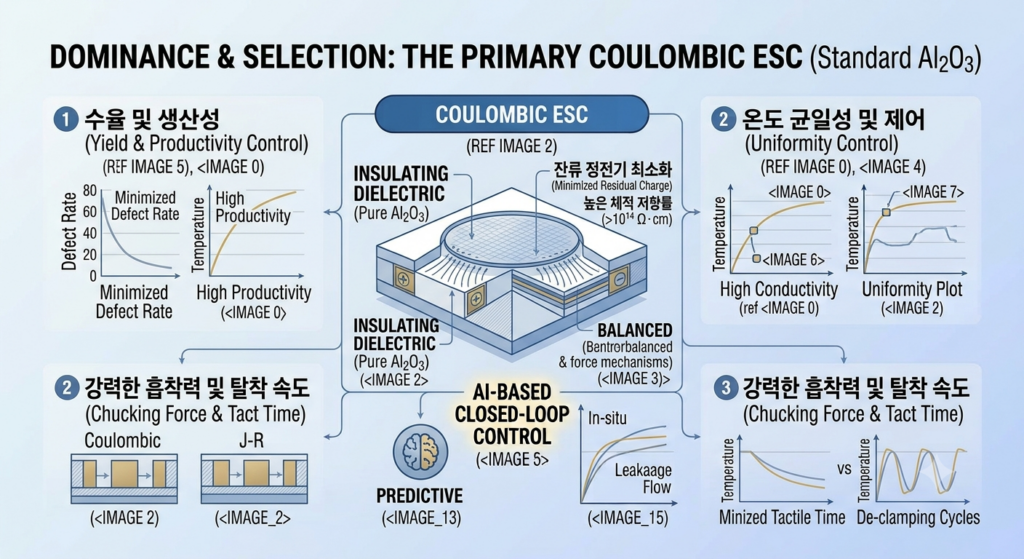

그림 1: 반도체 산업의 표준인 Coulombic 방식 알루미나(Al₂O₃) 정전척(ESC) 기술 아키텍처 및 공정 우위 분석도. 완전 절연체인 고순도 Al₂O₃ 유전체를 기반으로 (1)수율 및 생산성, (2)온도 균일성 및 제어, (3)강력한 흡착력 및 탈착 속도 기술이 상호작용하며 최적의 나노 공정을 구현한다. (ALT 태그: 알루미나 Al2O3 Coulombic ESC의 전극 구조, Sealband 밀봉, 엠보스 패턴 및 가스 냉각 시스템 통합 인포그래픽)
1. 세라믹 재료(Al₂O₃): 완전 절연체가 만드는 물리적 안정성
Coulombic ESC 제조의 가장 근본적인 토대는 유전체 재료인 고순도 알루미나(Al₂O₃)입니다.
1.1 높은 체적 저항률을 통한 전류 차단
Al₂O₃는 J-R 방식 유전체와 달리 완전한 완전 절연체(Full Insulator) 특성을 가집니다. 통상 >1014Ω·cm 이상의 매우 높은 체적 저항률을 확보하여, 내부 미세 전류 흐름(Leakage Current)을 전기적으로 완전 차단합니다.
1.2 유전 분극(Polarization) 메커니즘
이 시스템은 전하가 이동하지 않고, 강력한 전기장에 의해 유전체 내부 유전 분극 현상만을 유도하여 흡착력을 형성합니다. 누설 전류가 플라즈마 공정의 전기적 신호나 웨이퍼 소자에 미치는 영향이 최소화되므로 극도로 민감한 박막 증착 및 세정 공정에서 탁월한 프로세스 안정성을 제공합니다.
2. 엠보스(Emboss) 패턴 및 전극 형상: 분극 제어 및 빠른 탈착(Tact Time)
Coulombic ESC는 유전체 두께로 인해 인가 전압 대비 흡착력이 상대적으로 약하다는 물리적 한계를 가집니다. 이를 극복하고 빠른 De-chucking 속도를 달성하기 위해 정교한 엠보스(Emboss) 전극 형상이 통합됩니다.
2.1 분극 소거 및 빠른 탈착 속도 확보
Coulombic 방식의 가장 큰 장점은 전압 차단 시 흡착력이 즉시 소거되는 매우 빠른 De-chucking 속도입니다. 이를 극대화하기 위해 유전체 표면에 수 µm 단위 정밀도로 가공된 엠보스 전극 형상이 채택됩니다. complex 한 전극 아키텍처(Monopolar/Bipolar)는 탈착 시 역전압을 인가하여 잔류 분극을 즉각 제거하며, 이를 통해 잔류 전하 소거 시간(Tact Time)을 극한으로 단축하여 물류 처리량(Throughput)을 최대로 끌어올립니다.
2.2 가스 냉각 채널과의 최적화
엠보스 패턴 사이의 공간은 헬륨(He) 냉각 가스가 흐르는 통로가 됩니다. 엠보스의 밀도와 형상을 정밀하게 설계함으로써, 웨이퍼 뒷면 전체에 냉각 가스가 균일하게 확산되도록 유도합니다.
3. 밀봉 Sealband: He 가스 누설 차단 및 온도 균일성 확보
Coulombic 방식은 AlN 재료에 비해 상대적으로 자체 열전도율이 낮습니다. 이 재료적 한계를 극복하기 위해가장자리(Edge) 영역을 완벽하게 밀봉하는 Sealband 아키텍처가 결합됩니다.
3.1 챔버 오염 방지 및 압력 유지
ESC 유전체 가장자리 표면에 정밀 가공된 Sealband는 웨이퍼 가장자리를 ESC 표면에 완벽하게 밀착시켜 배크사이드 헬륨 가스 가 플라즈마 챔버 내부로 누설되는 것을 근본적으로 차단합니다.
3.2 국소적 온도 불균일성(Non-uniformity) 차단
만약 가장자리에서 가스 누설이 발생하면 웨이퍼 에지 부근의 온도 균일성이 무너져 수율에 치명적인 타격을 줍니다. Sealband 구조는 냉각 가스의 압력을 안정적으로 유지하여, Al₂O₃ 재료 특성 하에서도 웨이퍼 전면의 온도 균일성을 공정 요구치 이내로 제어하는 핵심적인 역할을 수행합니다.
4. 결론: 양산 공정의 신뢰성을 지탱하는 뼈대
결국 반도체 양산 라인의 표준인 Al₂O₃ Coulombic ESC는 완전한 절연 특성을 물리적으로 완벽하게 제어하고 활용하는 기술의 집약체입니다. 비록 극한의 흡착력이 필요한 일부 하이엔드 식각 공정에서는 J-R 방식에 자리를 양보하기도 하지만, 탁월한 탈착 속도와 전기적 안정성, 그리고 검증된 물리적 신뢰성을 바탕으로 여전히 대다수의 반도체 전공정 라인을 지탱하는 핵심 뼈대로 자리 잡고 있습니다. 복잡한 멀티존 히터 및 분산형 센서 기술과의 스마트 통합을 통해, Al₂O₃ Coulombic ESC는 앞으로도 반도체 양산 프로세스의 최적 솔루션으로 공정 신뢰성을 책임질 것입니다.
