반도체 제조 공정의 수율과 품질을 결정짓는 수많은 숨은 공신 중, 초미세 패턴 형성 과정에서 웨이퍼를 한치의 흔들림 없이 고정하고 온도 관리까지 책임지는 부품이 있습니다. 바로 정전척(Electrostatic Chuck, ESC)입니다. ESC는 정전기력을 이용해 진공 챔버 내부에서 웨이퍼를 평평하게 밀착시키는 필수 장치입니다.
최근 반도체 공정이 5nm 이하의 초미세 노드로 진입하고 3D 낸드 등 구조가 복잡해짐에 따라, ESC에 요구되는 열적, 기계적 안정성의 기준도 극도로 높아졌습니다. 이 과정에서 ESC의 성능을 좌우하는 핵심 요소가 바로 ‘유전체(Dielectric) 재질’입니다. 현재 시장은 크게 세라믹 기반의 ESC와 전통적인 금속 기반의 ESC로 나뉘어 경쟁하고 있습니다. 오늘은 이 두 가지 핵심 ESC 기술의 특징, 장단점, 그리고 기술 트렌드를 심도 있게 비교해 보겠습니다.
1. 세라믹 ESC: 첨단 미세 공정의 절대 강자
세라믹 ESC는 유전체 층으로 알루미나(Al2O3)나 질화알루미늄(AlN)과 같은 고성능 세라믹 소재를 사용합니다. 내부에 금속 전극을 매립하고 세라믹 파우더를 고온에서 소결하여 제작하는 방식이 주를 이룹니다.
장점: 극한 환경에서의 우수한 내구성
세라믹 재질의 가장 큰 특징은 플라즈마 저항성과 화학적 안정성입니다. 식각(Etch) 공정처럼 부식성 가스와 강력한 플라즈마에 지속적으로 노출되는 환경에서 세라믹은 금속에 비해 현저히 낮은 분해 속도를 보입니다. 이는 파티클(오염 물질) 발생을 최소화하여 수율 향상에 직결됩니다. 또한, 질화알루미늄(AlN)의 경우 열전도율이 매우 높아(150~200 W/m·K) 고전력 플라즈마 공정에서도 웨이퍼의 온도를 신속하고 균일하게 제어할 수 있습니다.
단점: 높은 제조 난이도와 비용
세라믹은 경도가 매우 높아 정밀 가공이 어렵습니다. 또한, 내부 전극과 세라믹 이종 재료 간의 열팽창 계수 차이로 인해 소결 과정에서 미세 균열이 발생할 위험이 있어, 고도의 제조 기술이 필요합니다. 이는 자연스럽게 높은 초기 제작 비용과 긴 리드타임으로 이어집니다.
2. 금속 ESC: 성숙 공정과 비용 효율성의 균형
금속 ESC는 일반적으로 알루미늄이나 티타늄 같은 모재(Base) 위에 양극산화(Anodizing) 처리를 하거나 폴리머(Polymer, 예: 폴리이미드) 필름을 접착하여 유전체 층을 형성합니다. 전극은 모재 자체이거나 모재 위에 형성된 전도층을 이용합니다.
장점: 빠른 대응과 가격 경쟁력
금속은 가공성이 뛰어나 주문 제작이 용이하고 제조 공정이 비교적 단순합니다. 따라서 세라믹 ESC에 비해 초기 투자 비용이 저렴하며 수리 및 재코팅이 용이하여 소유 비용(CoC) 측면에서 유리합니다. 주로 환경이 덜 가혹한 증착(CVD/PVD) 공정이나 미세화 요구도가 비교적 낮은 성숙(Mature) 노드 공정에서 여전히 널리 사용됩니다.
단점: 환경적 제약과 미세 공정의 한계
가장 큰 약점은 플라즈마 및 화학적 손상에 취약하다는 점입니다. 양극산화 막이나 폴리머 층은 세라믹에 비해 플라즈마 에로전(Erosion) 속도가 빠르며, 손상 시 금속 오염 파티클이 발생할 위험이 큽니다. 또한 열팽창 계수가 커서 고온 공정에서 웨이퍼와의 밀착력이 떨어지거나 변형될 가능성이 있어, 초미세 공정 적용에는 한계가 있습니다.

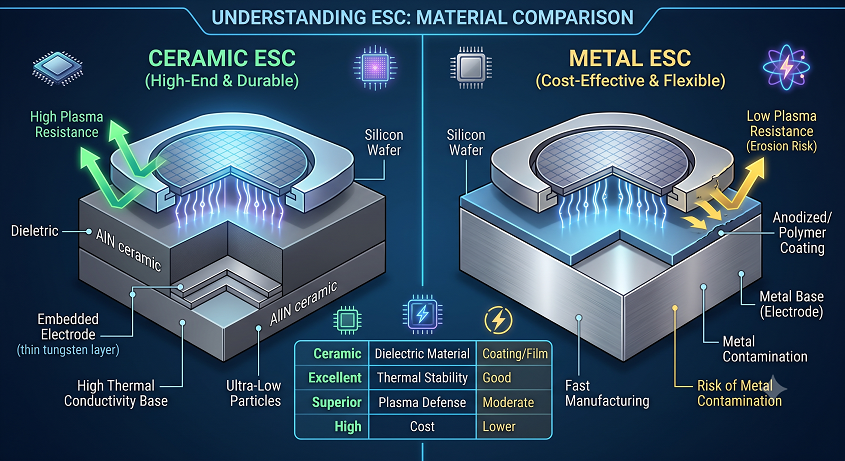

3. 핵심 성능 비교 요약 (Table)
| 구분 | 세라믹 ESC (AlN/Al₂O₃) | 금속 ESC (Al base + Coating/Film) |
| 핵심 유전체 | Sintered Ceramic | Anodized Layer / Polymer Film |
| 플라즈마 저항성 | 매우 우수 (최상) | 보통 (코팅/필름 손상 위험) |
| 열전도율/온도 제어 | 매우 높음 (AlN 기준) / 정밀함 | 보통 / 고온/고전력에서 한계 |
| 파티클 오염 | 극소 (초청정) | 많음 (코팅 박리 시 금속 오염 가능) |
| 제조 비용/기간 | 높음 / 김 | 낮음 / 짧음 |
| 주요 적용 공정 | 첨단 노드 식각(Etch), 고온 PVD | 성숙 노드 증착(CVD), 이온 주입(Implantation) |
4. 결론 및 향후 기술 트렌드
세라믹 ESC와 금속 ESC는 각각의 명확한 장단점을 바탕으로 반도체 공정 내에서 역할을 분담하고 있습니다. 하지만 기술의 흐름은 명확하게 세라믹 ESC의 영토 확장 쪽으로 기울고 있습니다.
반도체 노드가 3nm, 2nm로 진입하고 열 관리가 더욱 중요해짐에 따라, 질화알루미늄(AlN) 기반의 세라믹 ESC는 대체 불가능한 핵심 부품이 되었습니다. 최근에는 단순한 고정을 넘어, 유전체 내부에 수십 개의 채널을 만들어 구역별로 온도를 다르게 제어하는 멀티존(Multi-zone) 히팅 기술이 세라믹 ESC와 결합되어 양산성을 극대화하고 있습니다.
하지만 금속 ESC 역시 융합 기술을 통해 진화하고 있습니다. 세라믹의 내구성과 금속의 가공성을 결합하기 위해 금속 모재 위에 세라믹을 용사 코팅(Thermal Spray)하는 방식이나 복합 소재를 활용하는 연구가 활발히 진행 중입니다.
