앞선 포스팅들을 통해 우리는 세라믹 ESC가 무엇인지, 그 내부의 정밀 히터가 어떤 역할을 하는지, 그리고 극한의 플라즈마를 견디기 위한 APS 코팅 기술까지 알아보았습니다. 웨이퍼와 직접 맞닿는 상부 구조의 최첨단 기술에 감탄했다면, 이제는 이 모든 기술이 완벽하게 작동할 수 있도록 묵묵히 지지하고 효율적인 열 관리를 책임지는 하부 구조, 메탈 베이스(Base)에 집중해 볼 차례입니다.
ESC 베이스는 단순한 금속 덩어리가 아닙니다. 세라믹 바디와 완벽하게 접합되어야 하며, 내부에 가스와 냉각수가 흐르는 복잡한 채널을 포함하고, 원자 단위의 평탄도를 유지해야 하는 초정밀 공학의 결정체입니다. 오늘은 이 까다로운 ESC 베이스 제조 전 과정을 총정리해 보겠습니다.
1. ESC 베이스의 역할: 지지와 열 관리의 핵심
메탈 베이스는 ESC 어셈블리의 가장 하단에 위치하며 다음과 같은 핵심 역할을 수행합니다.
- 구조적 지지: 무거운 세라믹 유전체 바디와 웨이퍼를 챔버 내부에서 흔들림 없이 고정하는 뼈대 역할을 합니다.
- 열 관리: 내부의 정밀 히터(지난 포스팅 참고)에서 발생한 열을 균일하게 분산시키고, 공정 중 발생하는 고열을 신속하게 하부 냉각 시스템으로 전달하는 열 교환기 역할을 합니다. 따라서 열전도율이 우수한 소재 선택과 채널 설계가 필수적입니다.
- 유틸리티 공급: 세라믹 내부로 전원을 공급할 전극 포트와 웨이퍼 후면으로 가스를 공급할 배관 구조를 포함합니다.

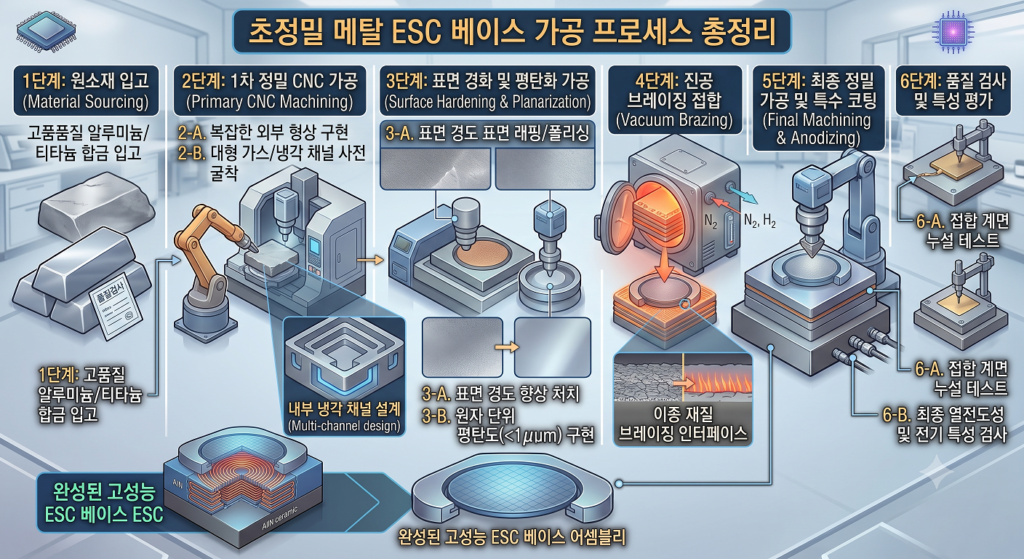

2. ESC 베이스 가공 단계별 총정리
1단계: 원소재 입고 (Material Sourcing)
가장 먼저 고성능 메탈 베이스의 기반이 될 고품질 금속 합금을 준비합니다. 우수한 열전도율과 기계적 강도를 동시에 갖춘 알루미늄 합금이나 고온 안정성이 뛰어난 티타늄 합금이 주를 이룹니다. 입고된 소재는 엄격한 성분 분석과 균열 검사를 거칩니다.
2단계: 1차 정밀 CNC 가공 (Primary CNC Machining)
준비된 금속 블록을 대형 CNC 선반 및 밀링 기계를 이용해 ESC의 전체적인 외형으로 가공합니다. 이 단계에서 베이스의 가장 중요한 구조 중 하나인 복잡한 내부 냉각 및 가스 채널을 사전 굴착합니다. 멀티존 히터의 온도 제어 효율을 극대화하기 위해 이 채널 설계와 가공 난이도가 매우 높습니다.
3단계: 표면 경화 및 평탄화 가공 (Surface Hardening & Planarization)
가공된 메탈 베이스 표면의 경도를 높이고, 나중에 세라믹 바디와 완벽하게 밀착될 수 있도록 원자 단위의 평탄도를 구현하는 초정밀 가공을 수행합니다. 다이아몬드 공구를 이용한 초정밀 래핑(Lapping) 및 폴리싱(Polishing) 과정이 포함됩니다.
4단계: 진공 브레이징 접합 (Vacuum Brazing)
이 단계는 메탈 베이스와 이미 제조된 세라믹 유전체 바디(HTCC 공정으로 제작, 지난 포스팅 참고)를 하나로 합치는 핵심 공정입니다. 두 이종 재질 사이에 특수 접합재(Filler)를 넣고 초고진공 상태의 가마(Furnace) 내에서 고온으로 가열하여 접합시키는 진공 브레이징(Vacuum Brazing) 기술을 사용합니다. 열팽창 계수가 다른 세라믹과 금속을 균열 없이 단단하게 붙이는 것이 핵심 기술력입니다.
5단계: 최종 정밀 가공 및 보호 코팅 (Final Machining & Anodizing)
접합된 ESC 어셈블리에 전극 포트 가공, 가스 배관 연결 등 최종적인 유틸리티 구조를 완성합니다. 또한 메탈 베이스 표면의 부식 방지와 절연 성능 향상을 위해 양극산화(Anodizing) 처리와 같은 특수 코팅을 적용하기도 합니다.
6단계: 품질 검사 및 특성 평가 (Quality Inspection)
최종 완성된 ESC 베이스 어셈블리는 엄격한 전수 검사를 거칩니다. 접합 계면의 누설 테스트(Leak Test), 구역별 열전도율 테스트, 절연 내압 테스트 등 다양한 성능 검사를 통과한 제품만이 반도체 양산 라인에 투입됩니다.
3. 요약: 초정밀을 향한 통합의 여정
ESC 베이스 가공 공정은 단순한 재료 가공을 넘어 소재 공학, 기계 공학, 열 공학, 그리고 진공 접합 기술이 통합된 결정체입니다.
하부에서 효율적인 열 관리를 책임지는 메탈 베이스의 초정밀 기술력은 상부의 세라믹 유전체 및 히터 기술과 맞물려, 초미세 반도체 공정이 요구하는 나노미터 단위의 온도 균일도 달성을 가능하게 합니다. 이 모든 까다로운 공정을 완벽하게 통합한 ESC만이 초미세 반도체 양산이라는 극한의 과제를 수행할 자격을 얻게 됩니다.
