지난 포스팅에서 우리는 세라믹 ESC가 도대체 어떻게 만들어지는지, 원재료 준비부터 HTCC(고온 동시 소결 세라믹) 공정을 거쳐 정밀 가공에 이르는 복잡한 제조 전 과정을 총정리해 보았습니다.
그런데, 1,700°C 이상의 초고온에서 세라믹 파우더와 금속 전극을 한꺼꺼번에 구워 일체화시킨 최첨단 세라믹 ESC일지라도, 식각(Etch) 공정처럼 가혹한 ‘불의 세례(강력한 플라즈마)’를 매일 견디기에는 2% 부족합니다. 세라믹 모재 자체가 서서히 깎여나가는 에로전(Erosion) 현상이 발생하기 때문입니다.
이를 방지하고 ESC의 수명을 극대화하며 공정 수율을 유지하는 마지막 핵심 기술이 있습니다. 바로 APS (Atmospheric Plasma Spray, 대기압 플라즈마 스프레이) 코팅입니다. 오늘은 이 까다로운 코팅 기술이 ESC 제조에서 어떤 역할을 수행하는지 깊이 있게 알아보겠습니다.
1. ESC의 마지막 생명 연장 장치: APS 코팅이란?

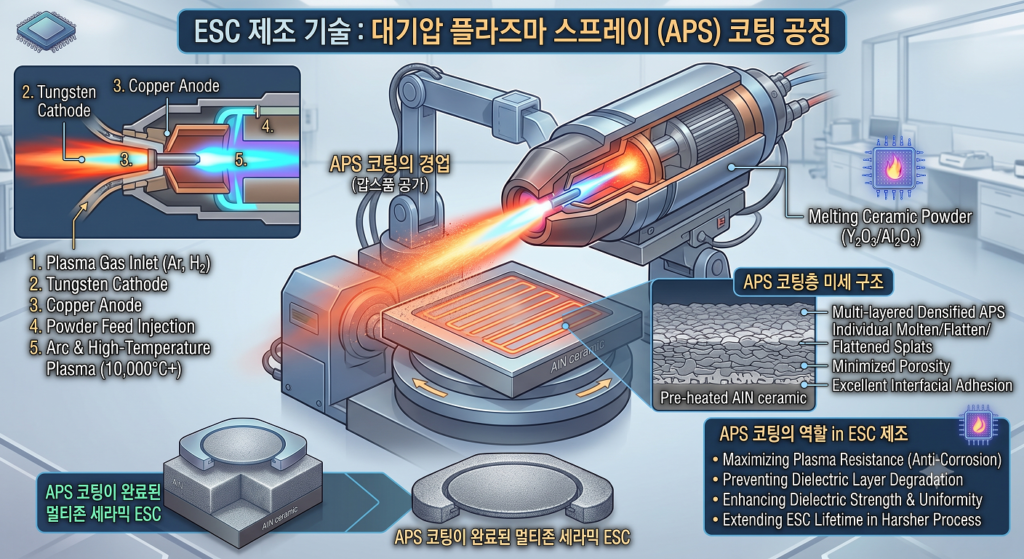

APS 코팅은 말 그대로 ‘대기압 환경에서 플라즈마를 이용해 재료를 분사(Spray)하는 기술’입니다. 제조 공정 중 가장 마지막 단계, 즉 초정밀 가공이 완료된 세라믹 ESC 표면에 적용됩니다.
공정 원리 (How it works):
- 플라즈마 생성: 코팅 건(Gun) 내부에서 아르곤(Ar), 수소(H) 등의 가스를 이용해 초고온(>10,000°C)의 플라즈마 상태를 만듭니다.
- 재료 주입 및 녹임: 이 플라즈마 불꽃 속으로 코팅할 재료인 이트리아나 알루미나 같은 초내열 세라믹 파우더를 주입합니다. 파우더는 순간적으로 완전히 녹아 미세한 액적(Molten Splats) 상태가 됩니다.
- 고속 분사: 녹은 액적들을 고속의 가스 흐름을 이용해 ESC 표면에 강하게 쏘아붙입니다.
- 적층 및 코팅 형성: 표면에 부딪힌 액적들은 즉시 식으면서 납작하게 변형되고, 서로 층층이 쌓여 밀도가 매우 높은, 수십~수백 마이크로미터두께의 단단한 코팅층을 형성합니다.
2. ESC 제조에서 APS 코팅의 중추적 역할
그렇다면, 단순히 단단한 세라믹으로 만든 ESC 위에 왜 또 다른 세라믹을 코팅하는 것일까요?
첫째, 극한의 플라즈마 저항성 (Anti-Corrosion/Erosion)
식각 공정은 불소, 염소 계열의 부식성 가스와 강력한 이온 폭격이 난무하는 환경입니다. AlN과 같은 ESC 모재도 이 환경에 지속적으로 노출되면 표면이 물리적, 화학적으로 손상됩니다. APS 코팅으로 형성된 이트리아층은 AlN보다 화학적 안정성이 훨씬 우수하여, 플라즈마에 의한 모재 분해 및 마모 속도를 획기적으로 늦춥니다. 즉, ESC 모재를 보호하는 최전방 방패 역할을 합니다.
둘째, 유전체 성능 유지 및 수명 연장
모재가 플라즈마에 의해 마모되면 ESC 유전체 층의 두께가 변하게 되고, 이는 곧 정전 흡착력의 불균일로 이어집니다. 또한 내부 전극이 노출될 위험도 생깁니다. APS 코팅은 모재의 두께 손실을 막아 ESC가 가진 고유의 전기적 특성(절연 내압, 유전율 등)을 수명 내내 일정하게 유지하도록 돕습니다.
셋째, 파티클 오염 방지 및 수율 향상
AlN 모재가 플라즈마에 의해 부식되면 표면에서 미세한 알루미늄 오염 파티클이 발생하여 웨이퍼를 오염시킵니다. APS 코팅층은 이를 원천 차단하여 초청정 공정 환경을 유지함으로써 수율 향상에 직접적으로 기여합니다.
3. 요약: 초정밀에 내구성을 더하는 통합 기술
결국 세라믹 ESC 제조 공정은 HTCC 기술을 통한 ‘초정밀 내부 구조 형성’과 APS 기술을 통한 ‘극한의 표면 내구성 확보’라는 두 가지 핵심 기술의 완벽한 결합입니다.
특히, 내부 멀티존 히터의 정밀한 온도 제어 능력(지난 포스팅 참고)을 손상시키지 않으면서, 그 위에 밀도가 매우 높고 밀착력이 우수한 코팅층을 형성하는 것은 고도의 APS 기술력을 요합니다. 이 모든 까다로운 공정을 완벽하게 통합한 ESC만이 초미세 반도체 공정이라는 극한의 도전을 완수할 수 있는 자격을 얻게 됩니다.
