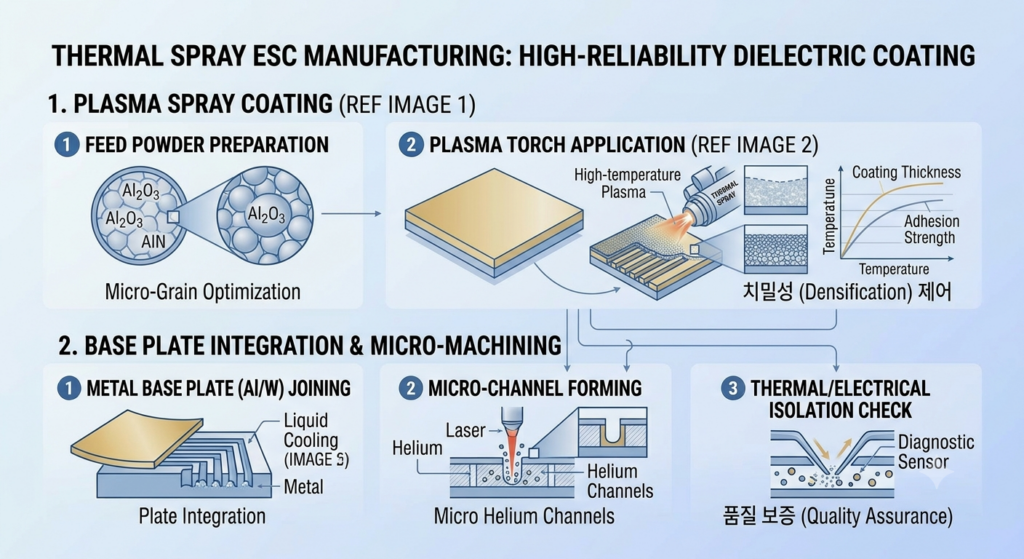

그림 1: 용사코팅(Thermal Spray) 기술을 활용한 고신뢰성 세라믹 ESC 제조 공정 흐름도. 상단은 고온 플라즈마로 고순도 분말을 치밀한 피막으로 형성하는 용사 코팅 및 densification 제어 공정이며, 하단은 금속 베이스 플레이트 통합 및 미세 채널 형성 공정이다. (이미지 출처: 본 블로그 제작)
1. 서론: 극한의 신뢰성을 요구하는 팹의 숨은 주역
지난 포스팅들을 통해 우리는 반도체 전공정 장비의 표준인 세라믹 재료 제조 기술(소결 및 정밀 가공)과 폴리머-금속 복합 ESC 설계 제조 기술을 심도 있게 학습했습니다. 세라믹 ESC는 강력한 치밀성을, 폴리머 복합 ESC는 형상 설계 자유도를 자랑하지만, 극한의 고온 열충격(Thermal Shock) 환경에서는 박리(Delamination)나 미세 균열(Cracks) 같은 고유한 물리적 한계를 보이기도 합니다.
이번 포스팅에서는 제조 프로세스 종류별로 파헤쳐 보는 제조 기술의 세 번째 순서이자, 제 전문 분야인 용사코팅(Thermal Spray) 기술을 활용한 고신뢰성 세라믹 ESC 제조 기법을 다룹니다. (그림 1 참조) 이 아키텍처는 세라믹 아키텍처의 한계를 코팅 기술로 극복하고, 세라믹 고유의 우수한 유전 특성과 금속 베이스 플레이트의 탁월한 열 전도성을 고신뢰성 접합 기술로 통합하여 극한 온도 변화와 RF 공정 환경에서도 웨이퍼 거동을 안정적으로 제어하는 솔루션입니다.
2. 핵심 공정 1: 고온 플라즈마 용사 코팅 및 치밀화 제어(Plasma Spray Coating & Densification Control)
용사 코팅 공정은 세라믹 정전척의 유전체 층을 형성하는 가장 근본적인 제조 단계입니다. (그림 1 상단 Plasma Spray 참조)
2.1 고순도 분말 준비 및 재료 선택
유전체 피막으로 사용되는 고순도 세라믹 분말(Al₂O₃, AlN 계열)은 수 µm 레벨의 균일한 입도와 높은 유전 파괴 전압(Dielectric Breakdown Voltage)을 확보해야 합니다. 그림 1 상단 Feed Powder Preparation에서 보듯, 원재료 선택(Micro-Grain Optimization) 단계에서 분말 입도 분포와 화학적 조성을 정밀하게 제어합니다.
2.2 고온 플라즈마 토치 용사 공정(Plasma Torch Application)
제조된 고순도 분말을 초고온(수천 °C)의 플라즈마 화염(Plasma Torch)으로 가열하여 순간적으로 용융시킵니다. (그림 1 상단 Plasma Torch 참조) 용융된 미세 입자들을 고속으로 금속 베이스 플레이트 표면에 충돌시켜 치밀한 세라믹 피막을 형성합니다.
- 기술적 특징: 이 공정은 피막 내부의 미세 구조 치밀성(
Densification Control)을 실시간 제어합니다. 그림 1 상단 densification plot에서 보듯, 플라즈마 온도와 가스 유량을 최적화하여 내부 기포(Voids)를 극한으로 제거함으로써, 이론적 밀도의98.0%이상인 극한의 치밀성을 달성합니다. 이는 강력한 플라즈마 식각 공정 하에서도 유전 파괴 리스크를 차단하는 핵심 기술입니다.
3. 핵심 공정 2: 금속 베이스 플레이트 통합 및 미세 채널 형성(Base Plate Integration & Micro-hole forming)
용사코팅 ESC는 금속 베이스 플레이트 위에 직접 유전체 층을 형성하여 탁월한 열 전도성을 확보합니다. (그림 1 하단 Base Plate 참조)
3.1 금속 베이스 플레이트 통합(Base Plate Joining – Cooling Efficiency)
유전체 코팅에 앞서, 그림 1 하단 Plate Integration에서 보듯 금속 플레이트(Al, W 등) 표면을 매끄러운 상태로 정밀 연마(Micro-roughness)합니다. 금속 베이스 플레이트는 내부 냉각 채널(Liquid Cooling)을 탑재하여 탁월한 열 방출 능력을 확보합니다.
- 기술적 특징: 매끄러운 표면은 He 냉각 채널의 유동 특성을 최적화하여, 웨이퍼 전체의 온도 균일성(
Uniformity)을 공정 초기 수준으로 향상시킵니다.
3.2 미세 냉각 채널 및 전극 형성(Micro-hole & Electrode forming)
He 가스가 흐르는 열 교환로인 미세 채널과 단극/쌍극 전극 아키텍처를 유전체 표면에 촘촘히 탑재합니다. 그림 1 하단 Micro-hole/Electrode에서 보듯, 레이저 등으로 미세 구멍(Micro-holes)과 complex 한 전극 구조를 형성합니다.
4. 제조 방식별 성능 비교 및 폴리머 유전체의 특징
세라믹 소결과 정밀 가공 기술은 쿨롱 방식 안정성과 J-R 방식 강력함을 통합한 하이브리드-쿨롱 ESC 아키텍처를 구현하는 표준 솔루션입니다. 이 아키텍처는 단순히 두 메커니즘을 이어 붙인 것이 아니라, 다층 구조와 실시간 제어를 통해 미세 전류 거동을 지배함으로써 극한의 반도체 공정이 요구하는 성능과 효율을 동시에 달성합니다.
4.1 열전도율과 온도 균일성(Uniformity)의 차이
Al₂O₃(Coulombic 타입 주력): 상대적으로 열전도율 낮습니다. 하지만 완전 유전체 특성 확보하기 쉬워 낮은 전압에서 안정적인 Coulombic Force를 형성하며, 온도 변화 크지 않은 공정에서 선호됩니다.AlN(J-R 타입 주력): 탁월한 열전도율(150 W/m·K이상)을 가집니다. 강력한 RF 파워를 사용하는 식각 공정에서 웨이퍼 뒷면 He 가스를 통한 막대한 열 방출을 주도하여 전체 온도 균일성 확보하는 데 필수적입니다.
4.2 체적 저항률 제어와 흡착력
세라믹 소결 공정에서 첨가물 비율 조절하여 체적 저항률($10⁹ \sim 10¹¹ \Omega \cdot cm$) J-R 범위로 정밀 제어하는 기술은 세라믹 J-R 타입 ESC 제조 성패 좌우합니다. AlN은 이러한 저항률 제어 상대적으로 용이하여 강력한 J-R Force 구현하기 위한 최적 재료 됩니다.
5. 결론: 기술적 요약 및 제조 프로세스 종류별 적합성
용사코팅 ESC 제조 기술(고온 플라즈마 코팅 및 densification 제어)은 세라믹 고유의 물리적 한계를 이종 재료 코팅 기술로 극복하는 과정입니다. 이 제조 방식은 강력한 플라즈마 파워를 버티는 치밀한 구조를 자랑하지만, 극한의 온도 변화와 복잡한 고주파 환경에서는 유연성이 부족하다는 한계를 보입니다.
5.1 탁월한 열충격 저항성과 신뢰성
용사코팅 기반 제조 프로세스는 탁월한 열충격 저항성(Thermal Shock Resistance)을 바탕으로, 세라믹 아키텍처로는 구현이 불가능한 고온 열충격 환경에서도 박리나 미세 균열을 사전 차단합니다.
5.2 제조 프로세스 종류별 적합성
결국 용사코팅 제조 방식은 J-R 범위(109~1011Ω·cm) 내에서 체적 저항률 정밀 제어함으로써, 식각(Etch) 공정의 강력한 RF 파워를 사용하는 식각 공정에서 전체 온도 균일성 확보하는 J-R Force 구현에 유리합니다.
탁월한 열 전도성과 신뢰성을 바탕으로 극한의 반도체 공정이 요구하는 성능과 효율을 동시에 달성합니다.
결국 용사코팅 ESC는 극한 신뢰성과 온도 제어가 필요한 Etch 공정에서 결정적인 수율 경쟁력을 제공하며, 차세대 스마트 ESC 기술의 기반이 될 것입니다.
