반도체 초미세 공정이 FinFET을 넘어 GAA(Gate-All-Around) 구조와 3D 낸드와 같은 극한의 영역으로 진입함에 따라, 웨이퍼를 고정하고 온도를 제어하는 핵심 부품인 정전척(ESC)의 품질 기준도 상상할 수 없을 만큼 높아졌습니다. 우리는 지난 포스팅들을 통해 세라믹 ESC가 어떻게 복잡한 내부 구조를 갖추고 강력한 보호막(APS 코팅)을 형성하며, 원자 단위의 평탄도(폴리싱)와 완벽한 밀봉(Seal Band)을 구현하는지 알아보았습니다.
오늘은 ESC 제조의 모든 까다로운 공정을 마무리하고, 최종 완제품이 나노미터 단위의 오차 없이 한계 성능을 발휘하도록 보장하는 ‘마지막 완벽의 열쇠’, 바로 초정밀 품질관리(QC) 방법에 대해 심도 있게 알아보겠습니다. 단순히 ‘불량을 걸러내는 것’이 아니라, 제조 공정 전체를 지배하는 이 마법 같은 QC의 비밀을 풀어보겠습니다.
1. ESC 성능의 구원자: 초정밀 QC란?
세라믹 ESC 제조 QC는 말 그대로 ‘원재료 입고부터 완제품 출하까지 전 제조 단계에서 초정밀 기술을 통합하여 품질을 제어하는 시스템’입니다. 제조 공정 중 모든 초정밀 가공(Lapping, Polishing), 내부 전극 형성(HTCC), 보호 코팅(APS) 및 표면 거칠기 제어(Sand Blasting)가 완료된 최첨단 세라믹 ESC 완제품이 반도체 양산 라인에서 요구하는 극한의 열적, 전기적, 기계적 안정성을 보장하도록 돕습니다.
2. ESC 제조 QC 단계별 총정리
1단계: 원재료 분석 (Raw Material Analysis)

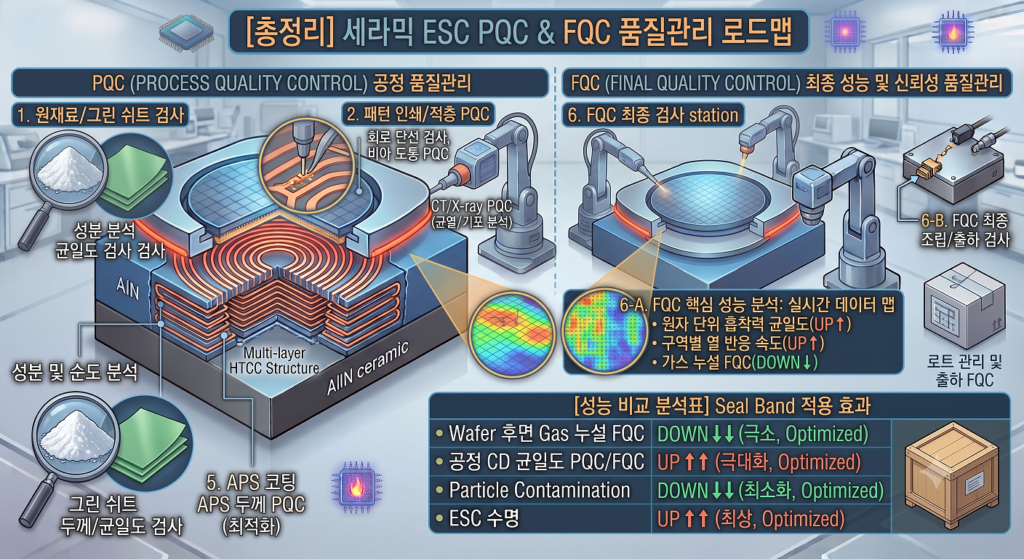

가장 먼저 핵심 원재료인 질화알루미늄($\text{AlN}$) 파우더의 성분과 순도를 분석합니다. 아주 미세한 불순물도 최종 제품의 절연 내압에 영향을 미치기 때문입니다. 또한, 그린 쉬트(Green Sheet)의 두께와 균일도를 전수 검사하여 소결 후 발생할 수 있는 변형을 원천 차단합니다. (이미지의 1단계 마이크로 인셋 참고)
2단계: 소결 및 적층 구조 QC (HTCC QC)
그린 쉬트 위에 정전 전극과 멀티존 히터 회로를 인쇄하고 적층하는 단계에서는 회로의 단선 여부를 확인하는 비아(Via) 도통 검사가 필수적입니다. 또한 고온 소결 후에는 X-ray 및 CT 분석을 통해 세라믹 내부에 미세 균열이나 기포가 발생하지 않았는지 원자 단위로 분석합니다. (이미지의 2단계 및 HTCC 구조 참고)
3단계: 초정밀 가공 및 표면 품질 QC (Surface QC)
폴리싱 공정을 거친 표면은 다이아몬드 공구를 이용해 초정밀 표면 래핑/폴리싱 가공을 거칩니다. 이 단계에서는 초정밀 폴리싱(Polishing) 제어 및 분석을 통해 원자 단위의 평탄도($<1\mu m$)와 무결점 표면(Detail A: 평탄도 맵)을 확보합니다. (이미지의 3단계 참고)
4단계: APS 코팅 및 두께 QC (Thickness QC) (REVISED)
강력한 플라즈마 보호막인 APS 코팅 단계에서는 코팅층의 내식성과 유전율을 좌우하는 코팅 두께 기술을 엄격히 제어합니다. (이미지의 4단계 및 Detail B: 두께 최적화 참고) 너무 얇거나 두꺼우면 에로전이나 크래킹의 위험이 높아지므로, OPTIMIZED RANGE를 벗어나지 않도록 전수 검사합니다.
5단계: 최종 성능 및 신뢰성 QC (Final Reliability QC)
최종 완성된 ESC는 극한의 반도체 공정 환경을 모사하여 엄격한 전수 검사를 받습니다.
- Chucking Force 측정: 원자 단위 정전 흡착력 균일도를 평가합니다.
- Thermal Response 평가: 멀티존 히터의 구역별 열 반응 속도를 0.01초 단위로 측정합니다.
- 초고온/초고압 절연 내압 테스트: 극한의 전력 환경에서도 절연이 파괴되지 않는지 검증합니다. (이미지의 5단계 참고)
3. 요약: 완벽한 품질을 향한 통합의 여정
결국 세라믹 ESC 제조 QC는 단순히 불량을 걸러내는 것이 아니라, 소재 분자 구조 제어부터 나노미터 단위의 표면 가공까지 모든 공학적 기술이 통합된 결정체입니다.
특히, 내부 멀티존 히터의 정밀한 온도 제어 능력을 손상시키지 않으면서, 그 위에 최적의 내구성과 표면 거칠기를 형성하는 것은 고도의 QC 기술력을 요합니다. 이 모든 까다로운 공정을 완벽하게 통합한 ESC만이 초미세 반도체 양산이라는 극한의 과제를 수행할 자격을 얻게 됩니다.
