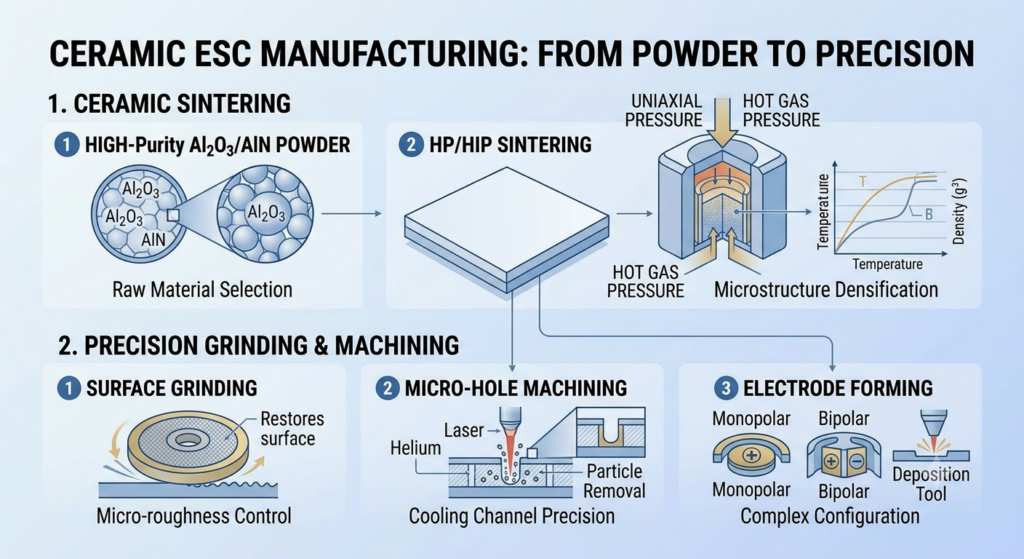

그림 1: 세라믹 정전척(ESC) 제조의 두 가지 핵심 공정 흐름도. 상단은 고순도 분말을 고온/고압에서 치밀화하는 소결(Sintering) 공정이며, 하단은 소결된 판을 연마하고 미세 냉각 채널과 전극을 형성하는 정밀 가공 공정이다. (이미지 출처: 본 블로그 제작)
1. 서론: 세라믹 ESC 제조의 두 가지 기둥
지난 포스팅에서 우리는 정전척(Electrostatic Chuck, ESC)의 복잡한 작동 원리와 종류, 그리고 극한의 반도체 공정을 견디기 위한 수명 관리 기술을 기초부터 체계적으로 학습했습니다. 이러한 학습을 바탕으로, 이번 포스팅부터는 실제 ESC가 어떻게 제조되는지, 그 구체적인 제조 프로세스를 종류별로 심도 있게 파헤쳐 보겠습니다.
그 첫 번째 순서로, 반도체 전공정(Etch, CVD 등) 장비에서 표준으로 사용되는 세라믹 ESC 제조 기술을 다룹니다. 세라믹 ESC 제조의 핵심은 강력한 플라즈마 파워를 버티는 극한의 치밀성을 확보하는 소결(Sintering) 기술과, He 냉각 가스 가 최적의 온도 균일성을 확보하도록 유도하는 수 μm 레벨의 정밀 가공 기술이라는 두 가지 기둥으로 지탱됩니다. (그림 1 참조)
2. 핵심 공정 1: 세라믹 소결(Sintering) – 분말에서 치밀한 판으로
소결 공정은 세라믹 정전척의 물리적, 전기적 특성을 결정하는 가장 근본적인 제조 단계입니다. (그림 1 상단 Ceramic Sintering 참조)
2.1 고순도 세라믹 분말 제조 및 재료 선택
세라믹 유전체(Al₂O₃, AlN 등)의 체적 저항률을 제어하고 유전 파괴를 막기 위해, 수 μm 레벨의 고순도 세라믹 분말을 제조합니다. 그림 1에서 보듯, 원재료 선택(Raw Material Selection) 단계에서 분말의 입도 분포와 화학적 조성을 정밀하게 제어합니다.
2.2 고온/고압 소결 공정(HP/HIP Sintering)
제조된 분말을 몰드에 넣고 성형한 후, 고온(수백 oC)과 고압(수십 MPa) 조건의 소결로(Furnace)에서 가열합니다. (그림 1 상단 HP/HIP Sintering 참조)
- 기술적 특징: 공정은 유전체의 미세 구조를 치밀화(
Microstructure Densification)합니다. HP(Hot Pressing) 또는 HIP(Hot Isostatic Pressing) 소결법을 통해 내부의 기포(Voids)를 완전히 제거하고 이론적 밀도의 99.9% 이상인 극한의 치밀성(Full Density)을 달성합니다. 이는 강력한 플라즈마 에로전 하에서도 내부로의 이온 침투를 차단하여 유전 파괴 리스크를 제거하는 핵심 기술입니다. (cite: Search) (그림 1 상단 densification plot 참조)
3. 핵심 공정 2: 정밀 연마 및 가공(Precision Grinding & Machining)
소결된 세라믹 판은 극한의 표면 거칠기와 미세 형상을 확보하기 위해 다단계 정밀 가공을 거칩니다. (그림 1 하단 Precision Grinding 참조)
3.1 표면 정밀 연마(Surface Grinding – Micro-roughness Control)
소결된 세라믹 판 표면을 다이아몬드 연마(Precision Grinding) 기술로 연마합니다. 지난 글에서 다룬 것처럼, AFM(Atomic Force Microscope) 레벨의 매끄러운 상태로 유전체 표면 거칠기(Micro-roughness)를 복원합니다. (그림 1 하단 Surface Grinding 참조)
- 기술적 특징: 매끄러운 표면은 He 냉각 채널의 유동 특성을 최적화하여, 웨이퍼 전체의 온도 균일성(
Uniformity)을 공정 초기 수준으로 향상시킵니다.
3.2 미세 냉각 채널 및 전극 형성(Micro-hole & Electrode forming)
He 가스가 흐르는 열 교환로인 미세 채널과 단극/쌍극 전극 아키텍처를 유전체 표면에 촘촘히 탑재합니다. (그림 1 하단 Micro-hole/Electrode 참조)
- 기술적 특징: J-R 방식 ESC 등에서 발생한 내부 유전 파괴 영역을 Guard 전극(
Guard Electrodes) 주변의 미세 균열을 고온 고압 소결 등으로 re-sealing하거나, 필요시 유전체 층을 재코팅(Re-coating)합니다. 그림 1에서 보듯, 레이저 등으로 미세 구멍(Micro-holes)과 complex 한 전극 구조를 형성합니다.
4. 제조 방식별 세라믹 유전체의 성능 차이
세라믹 ESC 제조 공정(소결 및 가공)은 유전체의 재료 성능을 극한으로 끌어올리는 과정입니다. 특히 Al₂O₃(산화알루미늄)와 AlN(질화알루미늄)이라는 두 가지 핵심 세라믹 재료의 물리적 특성은 공정 적합성 측면에서 결정적인 차이를 보입니다.
4.1 열전도율과 온도 균일성(Uniformity)의 차이
- Al₂O₃(Coulombic 타입 주력): 상대적으로 열전도율이 낮습니다. 하지만 완전 유전체 특성을 확보하기 쉬워 낮은 전압에서 안정적인 Coulombic Force를 형성하며, 온도 변화가 크지 않은 공정에서 선호됩니다.
- AlN
(J-R 타입 주력):탁월한 열전도율(150 W/m·K` 이상)을 가집니다. 강력한 RF 파워를 사용하는 식각 공정에서 웨이퍼 뒷면 He 가스를 통한 *막대한 열 방출을 주도*하여 전체 온도 균일성을 확보하는 데 필수적입니다.
4.2 4.2 체적 저항률 제어와 흡착력
세라믹 소결 공정에서 첨가물 비율을 조절하여 체적 저항률(109~1011Ω·cm)을 J-R 범위로 정밀 제어하는 기술은 세라믹 J-R 타입 ESC 제조의 성패를 좌우합니다. AlN은 이러한 저항률 제어가 상대적으로 용이하여 강력한 J-R Force를 구현하기 위한 최적의 재료가 됩니다.
