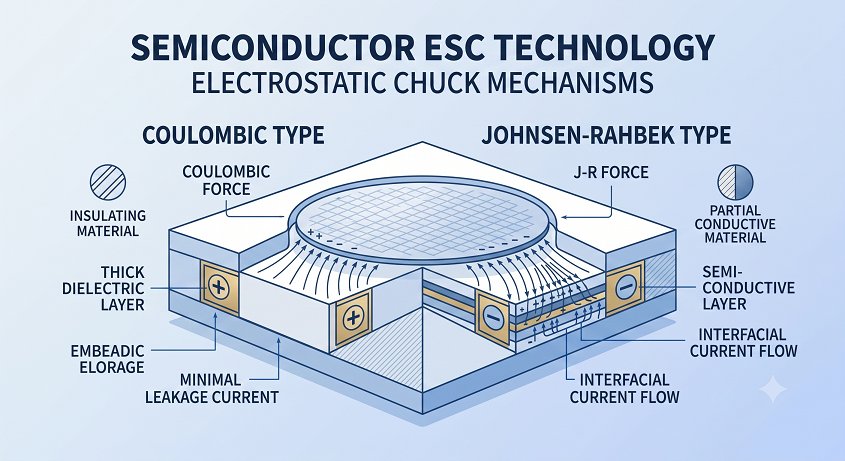

그림 1: 반도체 정전척(ESC)의 두 가지 핵심 메커니즘인 Coulombic 방식과 Johnsen-Rahbek 방식의 아키텍처 비교도. 두 방식은 유전체의 재료 특성과 누설 전류 제어 메커니즘에서 결정적인 차이를 보인다. (이미지 출처: 본 블로그 제작)
1. 서론: 반도체 수율의 수호자, 정전척(ESC)의 진화
현대 반도체 제조 공정이 5nm 이하의 초미세 영역으로 진입함에 따라, 웨이퍼의 물리적 거동을 극한의 오차 범위 내에서 제어하는 기술이 필수적이 되었습니다. 특히 식각(Etch), 증착(CVD/PVD), 이온 주입(Ion Implantation) 등 플라즈마 환경을 사용하는 핵심 공정 장비 내에서 웨이퍼를 안정적으로 고정하고 온도를 제어하는 핵심 부품이 바로 정전척(Electrostatic Chuck, ESC)입니다.
과거의 진공 방식이나 기계식 클램프 방식은 초고진공 플라즈마 환경에서 웨이퍼 표면 오염, 파티클 발생, 그리고 가장 치명적인 문제인 온도 균일성(Uniformity) 불량 문제를 야기했습니다. ESC는 이러한 단점을 극복하고, 정전기적 인력을 활용하여 웨이퍼 뒷면의 손상 없이 강력한 흡착력(Chucking Force)을 제공합니다. 본고에서는 현재 가장 널리 사용되는 두 가지 ESC 작동 메커니즘인 쿨롱(Coulombic) 방식과 존슨-라벡(Johnsen-Rahbek, J-R) 방식을 기술적으로 비교 분석합니다.
2. 쿨롱(Coulombic) 방식 ESC의 작동 메커니즘
2.1 메커니즘의 기본 아키텍처
쿨롱 방식 ESC는 평행판 콘덴서의 원리를 가장 직관적으로 응용한 형태입니다. 알루미늄이나 모리브덴 같은 금속 전극 위에 Al2O3(산화알루미늄) 또는 AlN(질화알루미늄)과 같은 완전 유전체(Insulating Dielectric) 층을 두껍게(수백 μm) 형성합니다.
이 전극에 고전압(수 kV)을 인가하면, 유전체 내부에 강력한 전기장이 형성되고 전극과 웨이퍼 표면 사이에 분극(Polarization) 현상이 일어납니다. 이로 인해 유전체 표면에는 (+) 전하가, 웨이퍼 뒷면에는 (-) 전하가 유도되며, 두 전하 사이에 작용하는 쿨롱의 법칙(F ∝ Q²/d²)에 의해 흡착력이 발생합니다.
2.2 기술적 특징 및 한계
쿨롱 방식의 가장 큰 장점은 매우 낮은 누설 전류(Leakage Current)입니다. 완전 유전체를 사용하기 때문에 전류의 흐름이 거의 없어 플라즈마 공정의 전기적 특성에 미치는 영향이 최소화됩니다. 또한, 인가 전압을 차단하면 분극이 즉시 사라지기 때문에 이탈(De-chucking) 프로세스가 매우 빠르고 잔류 정전기가 발생하지 않습니다.
하지만 두꺼운 유전체 층으로 인해 인가 전압 대비 흡착력이 상대적으로 약하다는 단점이 있습니다. 동일한 흡착력을 얻으려면 수 kV의 높은 전압이 필요하며, 이는 유전체 파괴(Dielectric Breakdown) 리스크를 증가시킵니다. 따라서 강력한 흡착력이 필요한 최신 Etch 공정보다는 상대적으로 약한 힘으로도 충분한 배크사이드 쿨링 가스 제어가 가능한 CVD 공정 등에서 선호됩니다.
3. 존슨-라벡(Johnsen-Rahbek, J-R) 방식 ESC의 작동 메커니즘
3.1 메커니즘의 도입 배경
초미세 플라즈마 식각 공정에서는 고출력 RF 에너지로 인해 웨이퍼가 고온으로 상승하며, 이를 제어하기 위해 헬륨(He) 가스를 뒷면에 고압으로 분사합니다. 이 He 가스의 압력을 견디면서 웨이퍼 온도를 균일하게 유지하려면 쿨롱 방식보다 최소 2~3배 이상 강력한 흡착력이 필요했습니다. 이를 해결하기 위해 도입된 것이 존슨-라벡(J-R) 방식입니다.
3.2 J-R 메커니즘의 핵심: 체적 저항률의 제어
J-R 방식의 핵심은 유전체의 재료 특성을 완전 절연체가 아닌, 약한 전도성을 가진 반도체적 특성(Semi-conductive)으로 제어하는 것입니다. (통상 109~1011Ω·cm 수준의 체적 저항률을 가집니다.)
이 시스템에서는 전극에 전압을 인가하면, 유전체 내부를 통해 미세한 누설 전류가 흐릅니다. 이 전류는 유전체 표면과 웨이퍼 뒷면의 미세한 갭(유전체 표면의 거칠기로 인한 공간)을 가로질러 이동하며, 유전체 표면과 웨이퍼 뒷면이 만나는 극도로 얇은(수 μm 이하) 계층에 막대한 전하를 집중시킵니다.
쿨롱 방식이 전극과 웨이퍼 거리 d가 유전체 두께(수백 μm)였다면, J-R 방식은 전하 간 거리 d가 유전체 표면의 갭(수 μm) 수준으로 급격히 줄어듭니다. 쿨롱의 법칙에 의해 거리 d의 제곱에 반비례하여 흡착력이 증가하므로, J-R 방식은 동일 인가 전압에서 쿨롱 방식 대비 5~10배 이상의 막강한 흡착력을 제공합니다.
4. 두 방식의 기술적 비교 및 공정 이슈

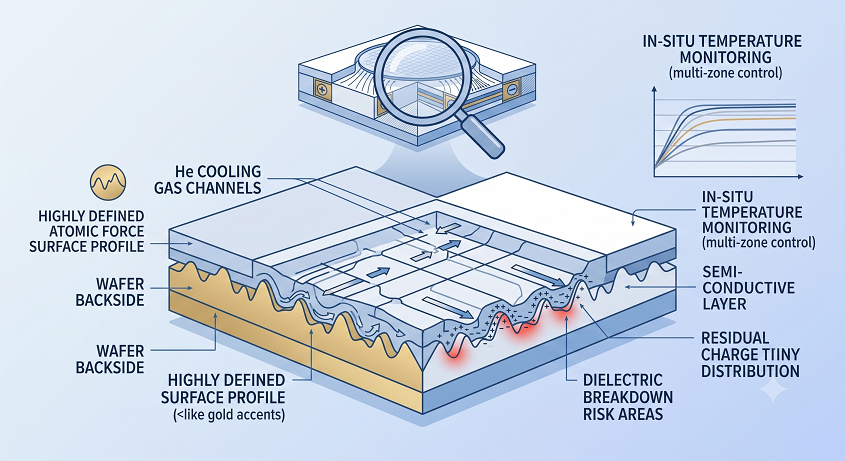

그림 2: Johnsen-Rahbek ESC의 유전체-웨이퍼 계면에서의 미세 거동 분석도. 유전체의 미세 거칠기 사이 공간으로 헬륨 가스가 흐르며 온도 균일성을 제어하지만, 동시에 전하가 국소적으로 집중되어 잔류 정전기 및 유전 파괴 리스크가 발생함을 보여준다. (이미지 출처: 본 블로그 제작)
4.1 핵심 성능 지표 비교
| 성능 지표 | 쿨롱(Coulombic) 방식 | 존슨-라벡(J-R) 방식 |
| 유전체 특성 | 완전 절연체 (> 1014Ω·cm) | 반도체적 전도성 (109~1011Ω·cm) |
| 흡착력 근원 | 전극-웨이퍼 간 분극 전하 | 유전체 표면-웨이퍼 간 계면 집중 전하 |
| 흡착력 크기 | 상대적으로 약함 (CVD 적합) | 매우 강력함 (Etch 적합) |
| 누설 전류 | 매우 낮음 | 존재함 (제어 필요) |
| 이탈(De-chucking) 속도 | 즉시 완료 (매우 빠름) | 잔류 정전기로 인해 상대적으로 느림 (지연 시간 필요) |
| 주요 적용 공정 | CVD, PVD, Ion Implant (낮은 온도 가스 압력) | Etch, High-Density Plasma (높은 온도 가스 압력) |
4.2 J-R 방식의 고유 이슈: 잔류 정전기와 잔류 이탈 전류 제어
J-R 방식은 강력한 흡착력이라는 독보적인 장점에도 불구하고, 유전체 내부의 미세 전류 흐름으로 인한 고유한 공정 이슈를 가지고 있습니다. 가장 대표적인 것이 잔류 정전기(Residual Charge)입니다.
공정 완료 후 전극 전압을 차단해도 유전체 표면과 웨이퍼 계면에 집중된 전하들이 즉시 사라지지 않고 남아, 웨이퍼가 리프트 핀에 의해 들려 올라갈 때 이탈되지 않거나 핀에 의해 웨이퍼가 깨지는 사고를 유발할 수 있습니다. 이를 방지하기 위해 J-R 방식 ESC 장비는 전압 차단 후 반대 극성의 전압을 순간적으로 인가하는 De-chucking 알고리즘을 필수적으로 탑재하여 잔류 전하를 강제로 소거해야 하며, 이는 공정 택트 타임(Tact Time)을 늘리는 요인이 됩니다.
5. 결론: 차세대 반도체 공정을 위한 ESC 기술 트렌드
반도체 노광 공정의 EUV 도입과 Etch 공정의 High Aspect Ratio(HAR) 식각 요구가 거세짐에 따라, ESC 기술 역시 단순한 흡착을 넘어 극한의 환경을 견디는 방향으로 진화하고 있습니다.
최신 Etch 장비에서는 쿨롱 방식의 안정성과 J-R 방식의 강력함을 동시에 확보하기 위해, 유전체 재료를 AlN 계열로 고도화하여 체적 저항률의 온도 의존성을 정밀하게 제어하거나, 다층 구조의 유전체를 채택하여 누설 전류를 제어하면서 강력한 force를 확보하는 하이브리드 메커니즘이 연구되고 있습니다. 또한, 웨이퍼 전 영역의 온도 균일성을 ±0.1oC 수준으로 제어하기 위해 수십 개의 멀티존 전극을 탑재한 ‘스마트 ESC’ 기술이 도입되고 있습니다.
결국 정전척 메커니즘의 근본적인 차이를 이해하는 것은, 초미세 반도체 공정에서 발생할 수 있는 온도 균일성 불량이나 이탈 실패 등 치명적인 수율 손실 요인을 사전 차단하고 공정 윈도우(Window)를 확보하는 첫걸음이 될 것입니다.
