반도체 제조 공정, 특히 식각(Etch) 및 증착(CVD/PVD) 공정 장비 내에서 웨이퍼를 고정하고 온도를 제어하는 핵심 부품이 바로 정전척(Electrostatic Chuck, ESC)입니다. ESC는 정전기적 인력을 활용하여 웨이퍼를 흡착하는데, 이 흡착력을 형성하는 물리적 메커니즘에 따라 크게 Johnsen-Rahbek(J-R) 방식과 Coulomb 방식으로 나뉩니다. 이 두 방식은 유전체의 재료 특성과 누설 전류 제어 메커니즘에서 결정적인 차이를 보이며, 이는 곧 ESC의 성능과 공정 적합성을 결정합니다.

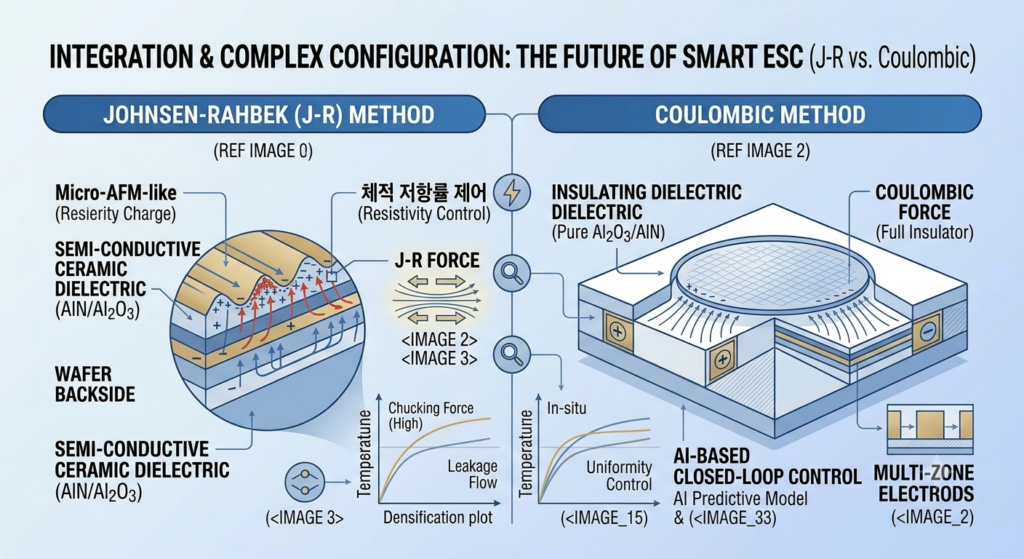

그림 1: 존슨-라벡(J-R) 방식과 쿨롱 방식의 물리적 아키텍처 및 흡착 메커니즘 비교. J-R 방식은 미세 전류 흐름(빨간색/파란색 화살표)을 통해 계면 진극에 강력한 전하를 집중시키고, Coulombic 방식은 순수 절연체를 통해 분극 전하를 유도하여 흡착력을 형성한다. (이미지 출처: 본 블로그 제작)
1. Johnsen-Rahbek(J-R) 방식: 미세 전류가 만드는 강력한 흡착력
1.1 작동 메커니즘: 계면 전하 집중
Johnsen-Rahbek(J-R) 방식은 유전체의 재료 특성을 완전 절연체가 아닌, 약한 전도성을 가진 반도체적 특성(Semi-conductive)으로 제어하는 것이 핵심입니다. 통상 109~1011Ω·cm 수준의 체적 저항률을 가지는 AlN(질화알루미늄) 또는 Al₂O₃(산화알루미늄) 계열의 세라믹을 유전체로 사용합니다. (그림 1 왼쪽 J-R METHOD 참조)
이 시스템에서는 전극에 전압을 인가하면, 유전체 내부를 통해 미세한 누설 전류(Leakage Current)가 흐릅니다. 이 전류는 유전체 표면과 웨이퍼 뒷면의 미세한 갭(유전체 표면의 거칠기로 인한 공간)을 가로질러 이동하며, 유전체 표면과 웨이퍼 뒷면이 만나는 극도로 얇은 계층에 막대한 전하를 집중시킵니다. 전하 간 거리 d가 유전체 표면의 거칠기 수준(수 µm 이하)으로 급격히 줄어들기 때문에, 쿨롱의 법칙에 의해 동일 인가 전압에서 막강한 흡착력(Chucking Force)을 제공합니다.
1.2 기술적 특징: 강력한 힘과 온도 제어의 용이성
J-R 방식의 가장 큰 장점은 강력한 흡착력입니다. 이는 하이엔드 식각(Etch) 공정처럼 고출력 RF 에너지로 인해 웨이퍼가 고온으로 상승하고, 이를 제어하기 위해 헬륨(He) 가스를 뒷면에 고압으로 분사해야 하는 환경에서 필수적입니다. 강력한 힘으로 He 가스의 압력을 견디면서 웨이퍼 온도를 균일하게 유지(Uniformity Control)할 수 있습니다.
2. Coulomb 방식: 절연체가 만드는 안정적인 흡착력
2.1 작동 메커니즘: 평행판 콘덴서의 원리
Coulomb 방식은 평행판 콘덴서의 원리를 가장 직관적으로 응용한 형태입니다. 유전체로 고순도 세라믹 또는 폴리머와 같은 완전 절연체(Insulating Dielectric) 층을 사용합니다. 통상 1014Ω·cm 이상의 높은 체적 저항률을 가지는 재료를 사용합니다. (그림 1 오른쪽 COULOMBIC METHOD 참조)
이 전극에 고전압(수 kV)을 인가하면, 유전체 내부에 강력한 전기장이 형성되고 전극과 웨이퍼 표면 사이에 분극(Polarization) 현상이 일어납니다. 이로 인해 유전체 표면에는 (+) 전하가, 웨이퍼 뒷면에는 (-) 전하가 유도되며, 두 전하 사이에 작용하는 쿨롱의 법칙에 의해 흡착력이 발생합니다. 전극과 웨이퍼 거리 d가 유전체 두께(수백 µm)가 되므로 J-R 방식보다 전하 간 거리가 멉니다.
2.2 기술적 특징: 빠른 속도와 안정성
Coulomb 방식의 가장 큰 장점은 매우 낮은 누설 전류와 빠른 이탈 속도(De-chucking Speed)입니다. 완전 절연체를 사용하기 때문에 전류의 흐름이 거의 없어 플라즈마 공정의 전기적 특성에 미치는 영향이 최소화됩니다. 또한, 인가 전압을 차단하면 분극이 즉시 사라지기 때문에 De-chucking 프로세스가 매우 빠르고 잔류 정전기가 발생하지 않습니다.
하지만 유전체 두께로 인해 인가 전압 대비 흡착력이 상대적으로 약하다는 단점이 있습니다. 동일한 흡착력을 얻으려면 수 kV의 높은 전압이 필요하며, 이는 유전체 파괴 리스크를 증가시킵니다. 따라서 상대적으로 약한 힘으로도 충분한 공정이나 De-chucking 속도가 중요한 공정(예: CVD, PVD)에서 선호됩니다.
3. J-R 방식 vs Coulomb 방식: 핵심 성능 및 공정 적합성 비교
3.1 핵심 성능 지표 비교
| 성능 지표 | Johnsen-Rahbek (J-R) 방식 | Coulomb 방식 |
|---|---|---|
| 유전체 특성 | 반도체적 전도성 | 완전 절연체 |
| 흡착력 근원 | 유전체 표면-웨이퍼 간 계면 집중 전하 | 전극-웨이퍼 간 분극 전하 |
| 흡착력 크기 | 매우 강력함 | 상대적으로 약함 |
| 누설 전류 | 존재함 (제어 필요) | 매우 낮음 |
| 이탈(De-chucking) 속도 | 잔류 정전기로 인해 상대적으로 느림 (지연 시간 필요) | 즉시 완료 (매우 빠름) |
3.2 공정 적합성 및 미래 전망
J-R 방식은 강력한 힘이 필요한 하이엔드 Etch 공정에서 대체 불가능한 솔루션입니다. 특히 HAR(High Aspect Ratio) 식각처럼 극한의 온도 제어가 필요한 공정에서 그 진가를 발휘합니다. Coulomb 방식은 De-chucking 속도가 중요한 CVD, PVD 공정이나 저온 공정에서 안정성을 제공합니다.
최근 반도체 공정이 극한의 수율 향상과 Tact Time 단축을 요구함에 따라, ESC 기술은 개별 메커니즘을 넘어 인공지능(AI) 기반의 폐루프 제어 시스템과 결합하여 미세 전류 거동을 지배하고 웨이퍼 온도 균일성을 극한으로 제어하는 스마트 솔루션으로 진화하고 있습니다. 결국 두 방식의 메커니즘을 정확히 이해하고 공정 환경에 맞춰 최적의 아키텍처를 선택하거나 통합하는 기술이 차세대 스마트 ESC 기술의 기반이 될 것입니다.
