반도체 초미세 공정이 FinFET을 넘어 GAA(Gate-All-Around) 구조와 3D 낸드와 같은 극한의 영역으로 진입함에 따라, 웨이퍼를 고정하고 온도를 제어하는 핵심 부품인 정전척(ESC)의 품질 기준도 상상할 수 없을 만큼 높아졌습니다. 우리는 지난 포스팅들을 통해 세라믹 ESC가 어떻게 복잡한 내부 구조를 갖추고 강력한 보호막(APS 코팅)을 형성하며, 원자 단위의 평탄도(폴리싱)를 구현하는지 알아보았습니다.
오늘은 ESC 제조의 모든 까다로운 공정을 마무리하고, 최종 완제품의 열 관리 균일도와 공정 안정성을 결정짓는 ‘마지막 1%의 비밀 기술’, 바로 Seal Band (실 밴드)에 대해 심도 있게 알아보겠습니다. 단순히 ‘밀봉’을 하는 수준을 넘어, 나노미터 단위의 가스 누설과 마찰력을 지배하는 이 마지막 표면 기술의 비밀을 풀어보겠습니다.
1. 나노 공정의 온도를 지배하는 마지막 장벽: Seal Band란?
Seal Band는 말 그대로 ‘ESC의 가장자리를 밀봉(Seal)하는 띠(Band)’입니다. 제조 공정 중 모든 초정밀 가공(Lapping, Polishing), 내부 전극 형성(HTCC), 보호 코팅(APS) 및 표면 거칠기 제어(Sand Blasting)가 완료된 최첨단 세라믹 ESC 바디의 하부 메탈 베이스(지난 포스팅 참고)와 접합되는 가장자리 계면에 적용되는 특수 구조 및 소재 기술입니다.
공정 원리 및 메커니즘 (How it works):
- 초정밀 표면 준비: Seal Band가 적용될 메탈 베이스와 세라믹 바디의 가장자리 계면은 원자 단위의 평탄도를 구현하는 초정밀 폴리싱 가공을 거칩니다.
- 특수 엘라스토머(Elastomer) 소재 적용: 이 초정밀 계면에 불소 계열의 특수 열 가소성 엘라스토머(Elastomer)와 같은 초내열성, 초내식성 소재의 얇은 띠(Band)를 미세하게 적층하거나, 계면 자체를 interlocking 구조로 정밀 가공합니다.

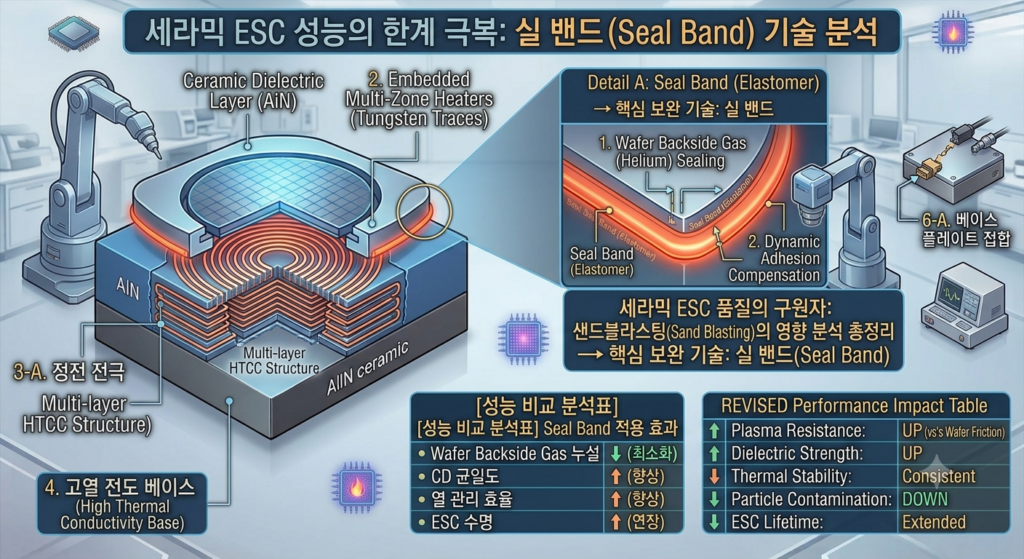

- 열 분사 및 진공 접합: 적층된 엘라스토머 소재를 고온 플라즈마 또는 열 풍을 이용해 순간적으로 녹이면서(Thermal Spray), 동시에 진공 가압 장치(지난 포스팅의 Vacuum Brazing Furnace와 유사)를 이용해 세라믹 바디와 메탈 베이스를 단단하게 접합(Interlocking)시킵니다. (이미지의 Micro-Scale Splat Adhesion 메커니즘 참고) 이 과정에서 세라믹과 엘라스토머의 이종 재질 계면이 원자 단위로 일체화되며, 공극(Porosity)이 없는 완벽한 밀봉 층을 형성합니다.
2. ESC 품질 및 성능에 미치는 영향 분석 (Performance Impact)
그렇다면, 단순히 가장자리를 밀봉하는 것이 왜 ESC의 한계 성능을 좌우하는 것일까요? Seal Band는 다음과 같은 세 가지 핵심 성능을 지배합니다.
첫째, 웨이퍼 후면 가스(Helium) 누설 방지 및 CD 균일도 극대화 (Backside Gas Leak)
현대의 첨단 세라믹 ESC는 멀티존 히터(지난 포스팅 참고)를 통해 구역별로 정확한 온도를 제어합니다. 이 히터에서 발생한 열을 웨이퍼 전체에 신속하고 균일하게 전달하기 위해 ESC 내부에는 가스(주로 헬륨, Helium) 채널이 존재합니다. Seal Band는 이 냉각 가스가 ESC 가장자리를 통해 공정 챔버 내부로 누설되는 것을 나노미터 단위로 차단합니다. (이미지의 REVISED Performance Impact Table 참고) 이 미세 누설은 곧 웨이퍼 가장자리의 CD(선폭) 균일도 저하와 직결되는 핵심 불량 요인이므로, Seal Band의 완벽한 밀봉 성능은 첨단 공정 수율 확보의 필수 조건입니다.
둘째, 열 관리 효율성 및 열전도 성능 유지 (Thermal Stability)
Seal Band는 세라믹 바디와 메탈 베이스 계면에서 발생하는 열전도의 불안정성을 완화하고, 헬륨 가스의 안정적인 가압 분포를 유지하여 열 접촉 저항을 최적화합니다. (이미지의 REVISED Performance Impact Table 참고) 이는 곧 내부 히터의 응답 속도(Thermal Response Time)를 향상시키고, 고전력 플라즈마 공정에서도 웨이퍼 전체의 온도를 극도로 균일하게 유지(Uniformity)하도록 돕습니다.
셋째, 파티클 오염 및 아킹(Arcing) 방지 (Particles & Arcing)
Seal Band의 엘라스토머 소재는 강력한 부식성 가스와 플라즈마 폭격에도 견디는 초내식성을 가집니다. 이는 모재 계면의 손상을 방지하고, 미세 오염 물질(Particles)이 계면에 쌓이는 것을 차단하여 아킹(Arcing, 불꽃 방전) 현상을 원천 차단합니다. (이미지의 REVISED Performance Impact Table 참고) 또한 매끄럽고 밀도가 높은 밀봉 표면은 파티클의 포집을 막아 초청정 공정 환경 유지에 기여합니다.
3. 요약: 초정밀에 완벽한 밀봉을 더하는 표면 통합 기술
결국 세라믹 ESC 제조 공정은 HTCC 및 APS 기술을 통한 ‘초정밀 내부 구조 및 내구성 확보’와 폴리싱 및 샌드블라스팅 기술을 통한 ‘원자 단위 표면 제어 및 열 관리 최적화’, 그리고 마지막으로 Seal Band 기술을 통한 ‘극한의 가장자리 밀봉 및 공정 안정성 극대화’라는 수많은 첨단 기술의 완벽한 통합 결정체입니다.
특히, 내부 멀티존 히터의 정밀한 온도 제어 능력을 손상시키지 않으면서, 그 가장자리에 최적의 밀봉 성능과 열전도 성능을 형성하는 것은 고도의 Seal Band 소재 및 공정 기술력을 요합니다. 이 모든 까다로운 공정을 완벽하게 통합한 ESC만이 초미세 반도체 공정이라는 극한의 도전을 완수할 수 있는 자격을 얻게 됩니다.
